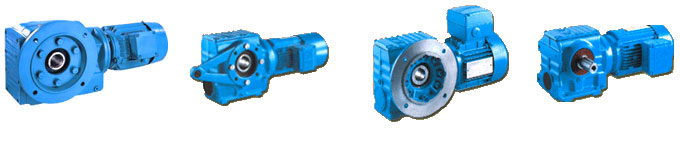

S系列斜齿轮-蜗轮减速机

一、S系列斜齿轮蜗轮蜗杆减速机产品概述：

  1、S系列斜齿轮蜗杆减速机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动，提高该机力矩与效率。该系列产品规格齐全，转速范围广，通用性好，适应各种安装方式，性能安全可靠寿命长，实施了国际标准要求。

  2、机体表面凹凸具有散热作用，吸振强，低温升，低噪音。

  3、该机密封性能好，对工作环境适应性强。

  4、斜齿轮蜗轮减速机传动精度高，特别适应在有频繁启动的场合工作，可连接各类减速器及配置各类型电机驱动，可安装在90度传动操作 位置。

  5、S斜齿轮减速机关键零部件采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。

  6、斜齿轮减速机可配置各种类电机，形成了机电一体化，完全保证了产品使用质量特征。


二、性能特点：

  1、斜齿轮和蜗轮组合，结构紧凑，减速比大。

  2、安装方式：底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。

  3、输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。

  4、平均效率：减速比7.5-69.39是77% ；70.43-288是62% ；S/R组合式是57%。

  5、和R系列组合能得到更大的速比。


三、技术参数：

  速比范围：基本型9.96～244.74，S/R组合型可达到8608

  扭矩范围：43～4200 Nm

  功率范围：0.18～22 kW


四、结构形式：

  S-轴伸式联接 SF-轴伸式、法兰安装

  S...S-表示轴输入 SA-轴装式联接

  SAF-轴装式、法兰安装


五、产品型号：

  S37      S47      S57      S67      S77      S87      S97

  SF37     SF47     SF57     SF67     SF77     SF87     SF97

  SA37     SA47     SA57     SA67     SA77     SA87     SA97

  SAF37    SAF47    SAF57    SAF67    SAF77    SAF87    SAF97

  SAT37    SAT47    SAT57    SAT67    SAT77    SAT87    SAT97

  SAZ37    SAZ47    SAZ57    SAZ67    SAZ77    SAZ87    SAZ97
